Solo de Joinville: Geologia, Relevo e Sondagem SPT
Joinville está numa faixa de transição entre a planície costeira e o relevo acidentado da Serra do Mar. Essa posição explica a característica mais marcante do subsolo do município: em curtas distâncias, o terreno passa de depósitos sedimentares de planície a solos residuais e ao embasamento cristalino. É por isso que dois terrenos vizinhos podem exigir decisões de fundação completamente diferentes.
Conhecendo o município
Joinville, localizada no norte do estado de Santa Catarina, é o município mais populoso do estado e está inserida em uma região de transição entre a planície costeira e as áreas de relevo mais acidentado associadas à Serra do Mar.

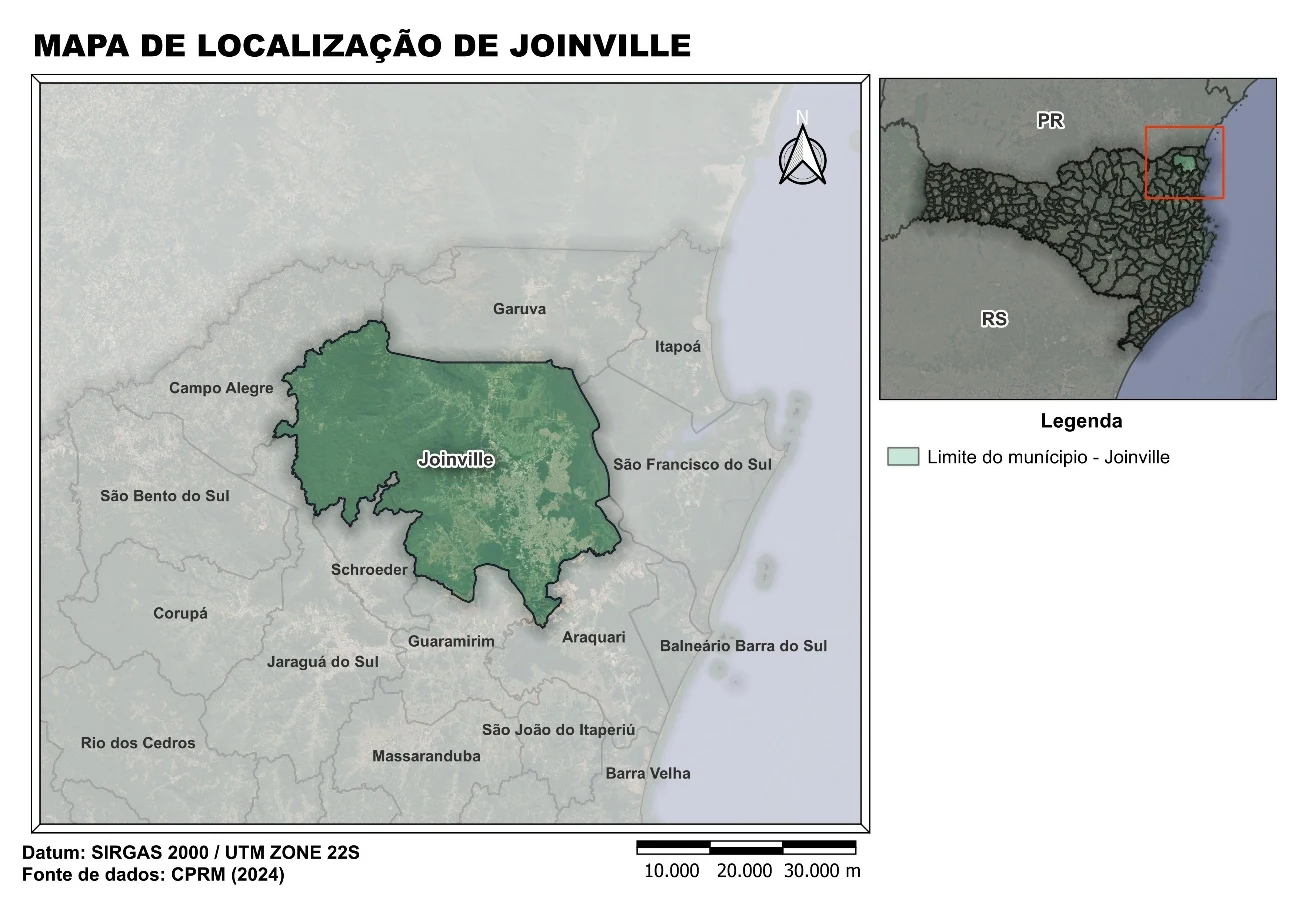

Mapa de localização de Joinville. Datum SIRGAS 2000 / UTM Zone 22S. Fonte de dados: CPRM (2024).
Joinville em números
- Área territorial: aproximadamente 1.127 km²
- População: aproximadamente 650 mil habitantes
- Densidade demográfica: aproximadamente 580 hab./km²
Geologia do município
Do ponto de vista geológico, uma parcela significativa do território de Joinville é constituída por depósitos colúvio-aluvionares. Essa unidade é composta por conglomerados, arenitos conglomeráticos, areias grossas a finas, cascalheiras e sedimentos siltoargilosos, que recobrem vertentes, encostas, calhas de rios e planícies de inundação.
Esses depósitos apresentam grande variação granulométrica e, em geral, possuem estratificação incipiente ou ausente. Também incluem materiais eluvionares recentes, de ocorrência restrita, associados à alteração e acumulação de materiais residuais próximos à superfície.
Entre outras unidades, destaca-se também o embasamento cristalino do município, representado pelos Gnaisses Granulíticos Luís Alves, pertencente ao complexo granulítico de Santa Catarina. São rochas metamórficas de alto grau, geralmente foliadas ou bandadas, apresentam coloração geralmente cinza a cinza-esverdeada e são constituídas principalmente por quartzo, plagioclásio, feldspatos, piroxênios, anfibólios e biotita.
A diversidade desses materiais está relacionada à variedade de ambientes presentes no município, incluindo áreas de encosta, planícies fluviais e regiões próximas à Baía da Babitonga.

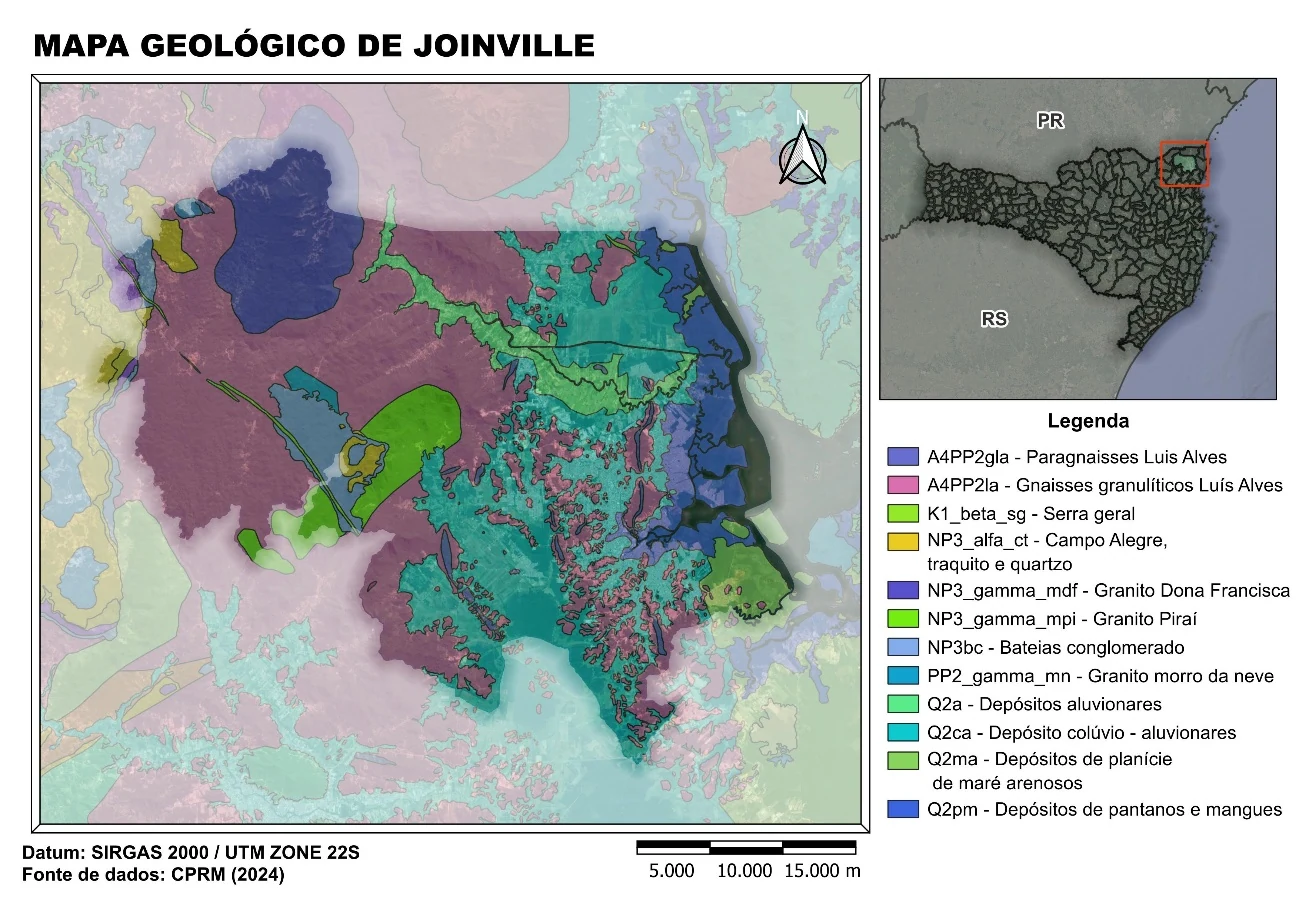

Mapa geológico de Joinville. Datum SIRGAS 2000 / UTM Zone 22S. Fonte de dados: CPRM (2024).
Principais unidades: embasamento cristalino nas áreas mais elevadas e depósitos sedimentares quaternários nas áreas de planície.
Geomorfologia e relevo
A configuração do relevo de Joinville está relacionada à sua posição entre a Serra do Mar e a planície costeira da Baía da Babitonga.
De maneira geral, o município apresenta áreas serranas e de morros, com maiores declividades e altitudes, além de extensas planícies fluviais e costeiras, caracterizadas por relevo mais plano e baixa altitude.
Receba os próximos artigos por e-mail
Conteúdo novo de Serra do Mar Engenharia direto na sua caixa de entrada. Sem spam.
Essa diversidade geomorfológica influencia a distribuição dos materiais superficiais, a dinâmica da água no solo e as condições encontradas nas investigações geotécnicas.

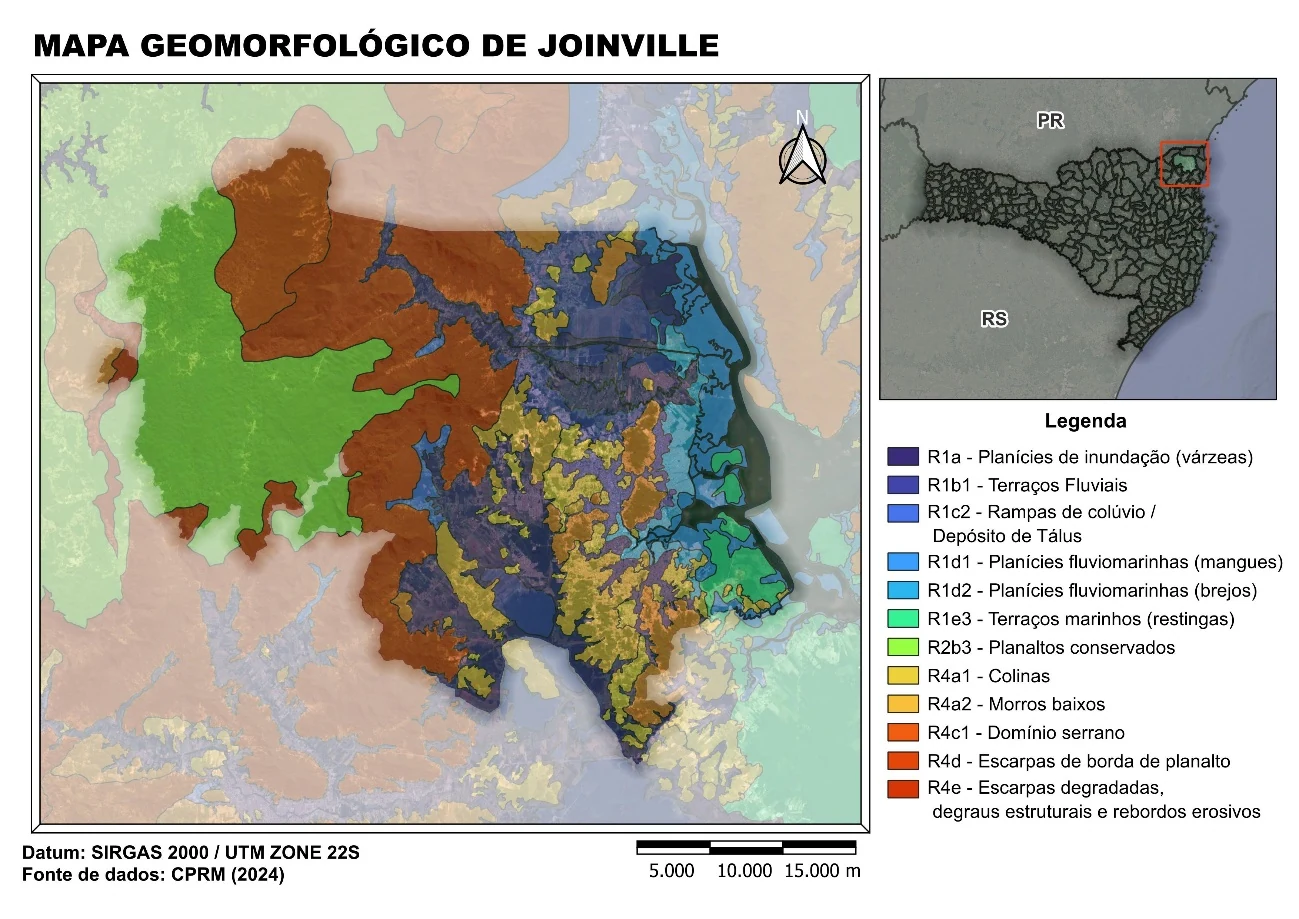

Mapa geomorfológico de Joinville. Datum SIRGAS 2000 / UTM Zone 22S. Fonte de dados: CPRM (2024).
Principais ambientes: áreas de maior relevo associadas à Serra do Mar, morros e colinas, além de planícies fluviais e costeiras.
Perfil do solo e investigação SPT
As características do solo podem variar significativamente ao longo de Joinville. A sondagem SPT (Standard Penetration Test) é um dos principais métodos utilizados para investigar essas condições, permitindo identificar a sequência e o tipo das camadas de solo, determinar o índice de resistência à penetração (NSPT) e registrar a ocorrência do nível d'água.

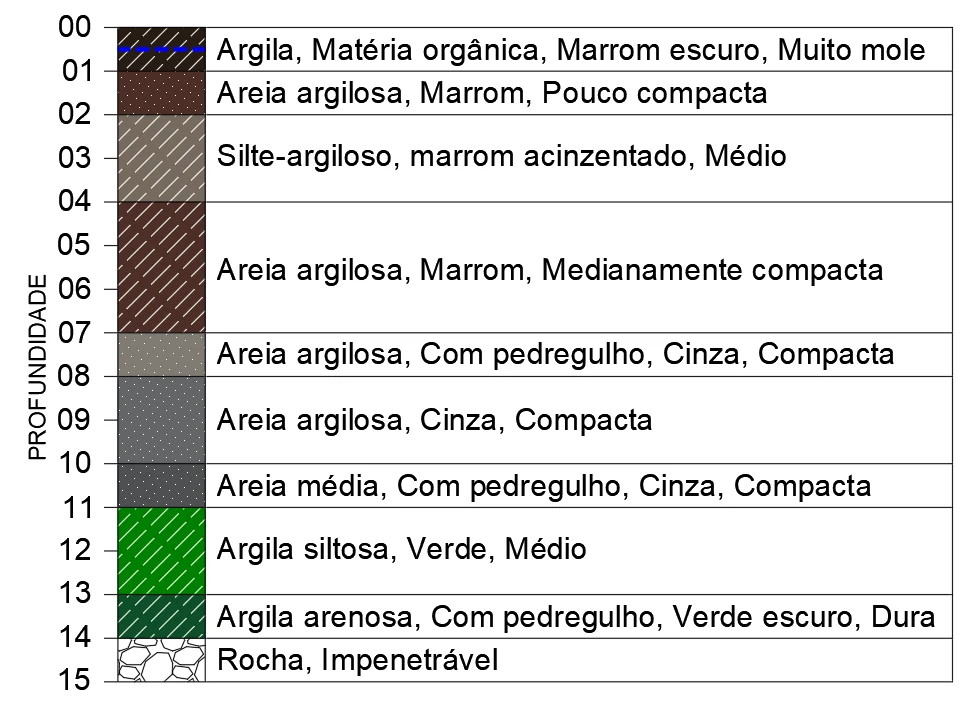

Perfil estratigráfico obtido em sondagem SPT, com a sequência de camadas ao longo da profundidade e a indicação do nível d'água.
O perfil acima é um exemplo do que a investigação entrega: a sequência das camadas identificadas ao longo da profundidade, a descrição de cada material e a indicação do nível d'água — neste caso, muito próximo da superfície. A leitura começa em uma argila orgânica muito mole e termina em rocha impenetrável aos 15 metros, passando por areias argilosas de compacidade crescente.

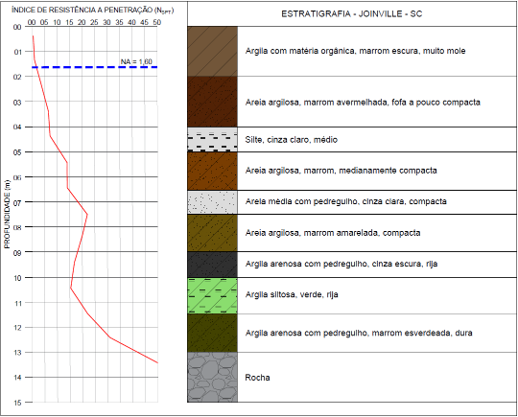

O ensaio também fornece o gráfico de NSPT, que permite visualizar a variação da resistência à penetração ao longo do furo. De modo geral, valores mais elevados de NSPT indicam materiais mais resistentes ou compactos, enquanto valores menores podem estar associados a camadas de menor resistência. A interpretação deve considerar o tipo de solo, a profundidade e as condições específicas do ensaio.
Características geotécnicas
A combinação entre a geologia, o relevo e as condições hidrogeológicas contribui para a grande variabilidade dos solos encontrados em Joinville. Em diferentes regiões do município, podem ocorrer:
- Solos argilosos e compressíveis, principalmente em depósitos de planície;
- Areias e sedimentos inconsolidados;
- Camadas com baixa resistência à penetração;
- Nível d'água próximo à superfície em determinadas áreas;
- Solos residuais associados ao intemperismo das rochas do embasamento;
- Significativa variação das características do subsolo em curtas distâncias.
Essas condições devem ser consideradas na elaboração de projetos de fundações, pavimentação, drenagem, contenções e terraplenagem.
É por esse motivo que, em Joinville, a investigação geotécnica não é uma formalidade de projeto: é o que separa uma decisão de fundação fundamentada de uma aposta sobre o terreno.
